Theater

Technische informatie over onze theaterzalen voor bezoekende artiesten, huurders en gezelschappen:

Grote Zaal: technische info, lichtplan, kaplijst
Kleine Zaal: technische info, lichtplan, afmetingen
Het Oude Raadhuis: technische info, lichtplan
Podiumzaal: technische info
Theaterzaal Nieuw-Vennep: technische info

Theater

Poppodium

Technische informatie over de zalen in het poppodium voor bezoekende artiesten, bands en hun geluids- en lichttechnici:

Onze locatie heeft een overdekt laadperron met dock leveler en een beveiligde parkeerplaats voor één vrachtwagen, een ééndekker tourbus of 4 middelgrote auto's. Maximale voertuighoogte is 3,95 m (13 ft).

Poppodium

Specificaties poppodium

Backline

LUDWIG ELEMENT DRUMKIT
1 x Kick 22”
1 x Racktom 10“
1 x Racktom 12“
1 x Floortom 14“
1 x Snare 14”
1 x Hi-hat 14”
1 x Crash 16“
1 x Crash 18“
1 x Ride 20”
Drumkruk, pedalen en 2 bekkenstands

BASS AMP & CABINET
1 x Hartke LH 1000 bass amp
1 x Hartke HX 410 bass speaker cabinet

GUITAR AMPS & CABINETS
1 x Fender Twin Reverb
1 x Marshall JCM 900 guitar amp
1 x Marshall 1960 AV guitar speaker cabinet
2 x Bugera 6262 INFINIUM guitar amp
2 x Bugera 412H-BK guitar speaker cabinet

KEYBOARDS
1 x Korg SV-1 stage piano
1 x Yamaha P-35 stage piano

Houserider Stage 1

CAPACITY
700 (including balcony)

SOUND LEVEL
Max. 103 dB(A) LAeq 15 min.
Monitored with 10EaZy
Exceeding this limit will not be tolerated!

STAGE
Permanent Stage: 14.75 x 6.50 m
Side Stage Left & Right: 2.50 m
Height: 1.00 m

RISERS
8 x Risers 2.00 x 1.00 m
Height: 0.20 m / 0.40 m / 1.00 m

CLEARANCE
11.50 m

POWER SUPPLY
CEE-form 2 phase + earth
4 x 2 phase 32 A (Sound)
8 x 2 phase 16 A (Sound)
2 x 32 A CEE (norm IEC 60309) (Light)
1 x 125 A CEE (norm IEC 60309)

ACCESS
Load-in with ramp & dock shelter
Secured parking space for trucks and tour busses
Height of load-in: 4.00 m
Height of freight elevator: 2.47 m

SET-UP AND SOUNDCHECK TIME
Standard time for set-up and soundcheck for the main act is 2 hours

HALL EXPENSES
Fixed expenses including:
Standard house PA and lights
Standard promotion
Standard crew

HALL CREW
Standard crew includes:
1 x FOH sound engineer
1 x Monitor engineer
1 x Light operator
2 x Stagehand
Standard security

PAYMENT
C. needs a copy of the passport of all performing artists to make payment possible

PA Stage 1

FRONT OF HOUSE
1 x Soundcraft VI3000
1 x CD player

SPEAKERS
14 x Martin Audio W8LCi
2 x Martin Audio W8LCdi
6 x Martin Audio WS218x

AMPLIFIERS
3 x Martin Audio 6.8Q 4 x 1600W High & Mid
3 x Powersoft K6 2 x 2500W 4 Ohm Low
2 x Powersoft K10 2 x 4000W 4 Ohm Sub

MONITORS
1 x Soundcraft VI2000 (stage right)
10 x D&B monitors M4 (active)
5 x D&B amps 300 D

MICROPHONES / DI’S
6 x Shure SM58
6 x Shure SM57
2 x Shure Beta 58
2 x Shure Beta 57
2 x Shure Beta 87A
1 x Shure Beta 91
2 x AKG P220
2 x Neumann KM184
1 x AKG C451E
4 x Sennheiser E904
3 x Sennheiser MD421
6 x Radial Pro48 (active)
3 x Radial ProDI (passive)
2 x Radial PROAV1
1 x Radial Twin Isolator

OPTIONAL
1 x Shure ULXD4D wireless system with 2 x Shure SM58 microphones (Dante enabled)
1 x DJ Set consisting of 1 x Pioneer DJM 900 nexus, 3 x Pioneer CDJ2000 nexus (connected with hub)
1 x audio notebook with Dante virtual soundcard (records up to 48 channels simultaneously to Reaper)

Lights Stage 1

Download Lightplot & DMX Stage 1
Download Patchview Stage 1

Last edited 30 August 2022 (this rider cancels any previous versions)

POWER
2 x 32A (3 phase, CEE Red)
1 x 125A (3 phase, CEE Red)

CONTROLLER
Avolites Arena Ver. 15.0

DIMMERS
ETC SmartPack 72 x 2,3kW

FIXTURES
All fixtures are controlled via Art-net to DMX

ONSTAGE
12 x Robe DL4X Spot (Mode 1)
16 x Robe Ledbeam 150 (Mode 1)
2 x 6-bar Par 64 (CP61, 1kW NSP)
3 x ACL Par 64
6 x 4-light blinder
3 x Atomic 3000 4ch

FRONT
5 x Vari*Lite VL440 Spot (30ch)
6 x ETC Source 4 Zoom profile (750W)
6 x Robert Julliat Lutin 1KW Fresnell

HALL
4 x Vari*Lite VL550 Wash (13ch)
3 x 6-bar Par 64 (CP61, 1kW NSP)
4x Robe DL4F Wash (Mode 1)
1 x Swefog XEON II Intellahazer

OPTIONAL
8 x Floor Par 64 short nose NSP
4 x Vari*Lite VL440 Spot (30ch)

Houserider Stage 2

CAPACITY
200 (including balcony)

SOUND LEVEL
Max. 103 dB(A) LAeq 15 min.
Monitored with 10EaZy
Exceeding this limit will not be tolerated!

STAGE
Permanent Stage: 8.00 x 3.50 m
Side Stage Left & Right: 1.00 m
Height: 0.80 m

RISERS
Due to the limited size of the stage we don’t provide risers

CLEARANCE
6.00 m

POWER SUPPLY
CEE-form 2 phase + earth
4  x 2 phase 32 A onstage (Sound)
12 x 2 phase 16 A onstage (Sound)
2 x 2 phase 16 A offstage (Sound)
1 x 32 A CEE (norm IEC 60309) (Light)

ACCESS
Load-in with ramp & dock shelter
Secured parking space for trucks and tour busses
Height of load-in: 4.00 m

SET-UP AND SOUNDCHECK TIME
Standard time for set-up and soundcheck for the main act is 2 hours

HALL EXPENSES
Fixed expenses including:
Standard house PA and lights
Standard promotion
Standard crew

HALL CREW
Standard crew includes:
1 x Sound engineer
1 x Light operator
1 x Stagehand
Standard security

PAYMENT
C. needs a copy of the passport of all performing artists to make payment possible

PA Stage 2

FRONT OF HOUSE
1 x Soundcraft VI3000 for FOH & monitors
1 x CD player

SPEAKERS
4 x L’acoustics ARCS full range element
4 x SB18i 18” sub

AMPLIFIERS
2 x LA4
1 x LA8

MONITORS
1 x controlled from the Soundcraft VI3000 FOH table
8 x D&B monitors M6 (active)
4 x D&B amps 300 D

MICROPHONES / DI’S
6 x Shure SM58
6 x Shure SM57
2 x Shure Beta 58
2 x Shure Beta 57
1 x Shure Beta 87A
1 x Shure Beta 91
2 x AKG P220
1 x AKG D112
1 x Neumann KM184
1 x AKG C451E
4 x Sennheiser E904
1 x Sennheiser E815S
3 x Sennheiser MD421
6 x Radial Pro48 (active)
2 x Radial ProDI (passive)
2 x Radial PROAV1
1 x Radial Twin Isolator

OPTIONAL
1 x Shure ULXD4D wireless system with 2 x Shure SM58 microphones (Dante enabled)
1 x DJ Set consisting of 1 x Pioneer DJM 900 nexus, 3 x Pioneer CDJ2000 nexus (connected with hub)
1 x Soundcraft UI 16 for dance productions
1 x audio notebook with Dante virtual soundcard (records up to 48 channels simultaneously to Reaper)

Lights Stage 2

Download Lightplot & DMX Stage 2
Download Patchview Stage 2

Last edited 4 October 2021 (this rider cancels any previous versions)

POWER
2 x 32A (3 phase, CEE Red)
1 x 63A (3 phase, CEE Red)

CONTROLLER
Avolites Quartz & Mobile Wing (15.0)

FIXTURES
All fixtures are controlled via Art-net to DMX

ONSTAGE
6 x Robe DL4S Profile (Mode 2)
11 x Robe Parfect 150 (Mode 2)
4 x Briteq Cob blinder 2x100w 4ch
1 x Swefog XEON II Intellahazer

FRONT
5 x Robe Robin Parfect 150 (Mode 1)

HALL
6 x Spectral M1500 Q4 (25 channel)

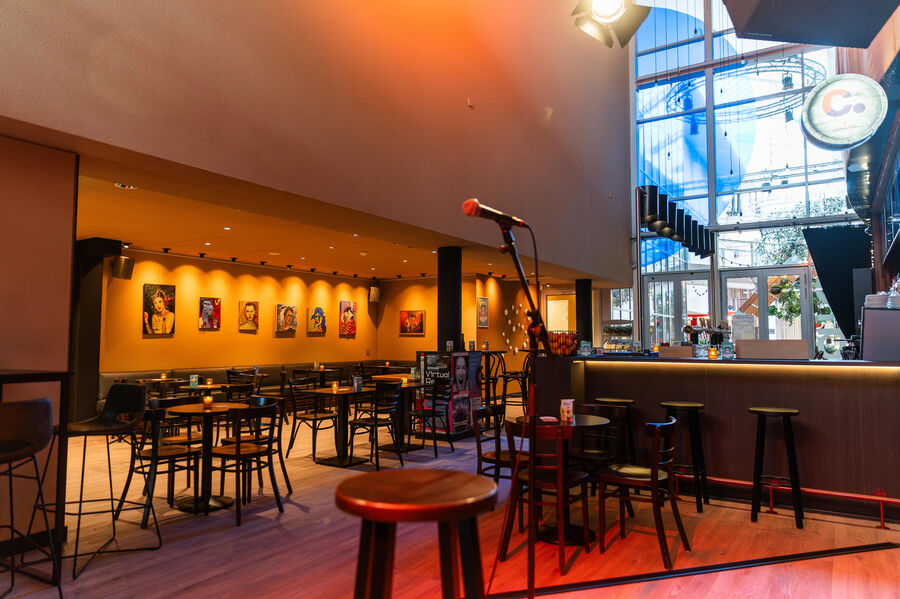

Café

In het café van C. vinden regelmatig optredens plaats. Dat kan een singer-songwriter zijn, maar ook een complete band. Ons techniekteam doet haar best om deze optredens te faciliteren. De middelen zijn echter beperkter dan in de zalen van het poppodium. Om het geluid zo optimaal mogelijk af te stellen, vragen we graag je medewerking. Houd er rekening mee dat je optreedt in een café, en niet in een popzaal. In een café moet je in staat zijn een gesprek te kunnen voeren. Het volume in het café mag daarom maximaal 100 dBa leq over 10 min zijn.

Alle technische specificaties vind je in de houserider hieronder.

Café

Specificaties café

Houserider Café

PA CAFÉ
Wij werken in het café met een Soundcraft UI 124R. Dat is een 20-input Remote-Controlled Digitale Mixer. Wij bedienen deze mixer met een iPad Pro. Op deze mixer zijn 20 inputs direct toegankelijk. Daarvan zijn 2 inputs voorzien van Digitech Amp Modelling, geschikt om bas of gitaar weer te geven alsof het een signaal via een versterker gaat. Ook beschikt de Soundcraft UI 24R over Lexicon FX en DBX compressors en gates . Er zijn 8 aux-ingangen beschikbaar waarvan er 4 worden gebruikt om de monitoren (2x JBL EON512 en 2x JBL EON 612) mee aan te sturen. Het L&R-signaal gaat naar CrestCPX-versterkers die het vervolgens naar de Martin Blackline 515 Subs en de Renkus Heinz cfx 121-8 speakers sturen.

Het volume in het café mag daarom maximaal 100 dBa leq over 10 min zijn.

BACKLINE CAFÉ
Microfoons, bekabeling, statieven en contactdozen zijn gelijk aan die van de zalen.
We kunnen een backline leveren die bestaat uit de componenten die hierna genoemd worden.

Ludwig Element Drumkit
1 x Kick 22”
1 x Racktom 10“
1 x Racktom 12“
1 x Floortom 14“
1 x Snare 14”
1 x Hi-hat 14”
1 x Crash 16“
1 x Crash 18“
1 x Ride 20”
Drumkruk, pedalen en 2 bekkenstands

Bass Amp & Cabinet
1 x Hartke LH 1000 bass amp
1 x Hartke HX 410 bass speaker cabinet

Guitar Amps & Cabinets
1 x Fender Twin Reverb
1 x Marshall 1960 AV guitar speaker cabinet
1 x Bugera 6262 INFINIUM guitar amp
1 x Bugera 412H-BK guitar speaker cabinet

Keyboards
1 x Korg SV-1 stage piano
1 x Yamaha P-35 stage piano

Een eigen backline meenemen kan natuurlijk ook. In het geval van meerdere bands op één avond in het café gaan wij er vanuit dat de backline gedeeld wordt omdat er anders te veel op- en afgebouwd moet worden.

Oefenstudio's en opnamestudio

Wil je gebruik maken van onze oefenstudio's en opnamestudio? Klik hier voor meer informatie en reserveren. Daar vind je ook alle technische specificaties.
